插入式風機
簡介

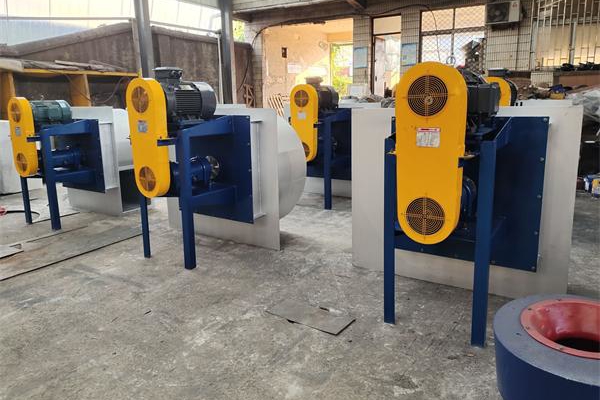

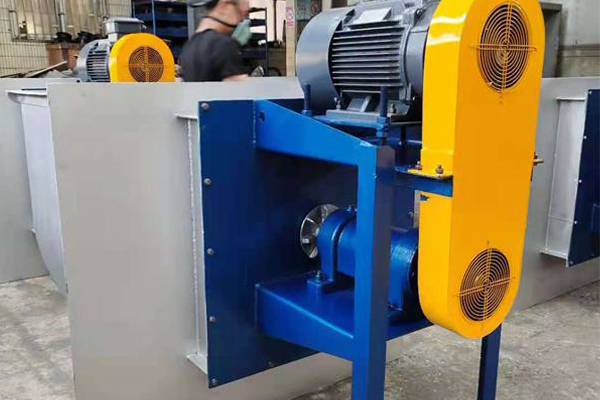

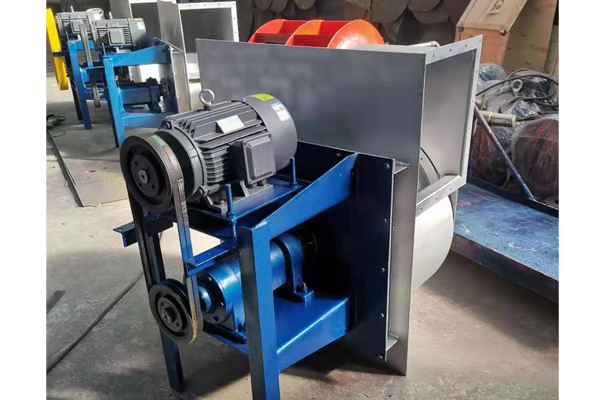

GW系列插入式高溫循環風機用于熱風機循環、烘干設備、熱風爐等高溫環境下氣體溫度100℃-280℃時，風機軸承不帶水冷裝置，能連續運轉且全壓效率高。特別用于汽車、金屬制品行業的添裝熱風循環系統。
參數
機號 NO | 轉速 （r/min) | 氣體溫度 ℃ | 流量 （m3/h) | 全壓 (N/m2) | 電動機 | 主軸帶輪 | 電機帶輪 | |
| 型 號 | 功 率 | |||||||
| 3.6 | 2700 | 100 | 3280 3633 3987 4341 4695 5049 | 1245 1206 1147 1078 1010 921 | Y100l-2 | 3 | 35-A3-180 | 28-A3-170 |
| 3.6 | 2800 | 150 | 3336 3694 4054 4414 4774 5136 | 1135 1096 1044 983 922 840 | Y100L-2 | 3 | 35-A3-180 | 28-A3-175 |
| 3.6 | 2850 | 200 | 3393 3756 4122 4471 4835 5220 | 1049 1016 975 912 850 775 | Y100L-2 | 3 | 35-A3-180 | 28-A3-180 |
| 3.6 | 2950 | 250 | 3280 3633 3987 4341 4695 5049 | 1010 980 931 882 823 745 | Y112M-2 | 4 | 35-A3-180 | 28-A3-185 |
| 4 | 2600 | 100 | 43543 4804 5283 5760 6238 6689 | 1444 1404 1342 1263 1175 1070 | Y112M-2 | 4 | 35-A3-180 | 28-A3-165 |
| 4 | 2700 | 150 | 4500 4970 5460 5960 6450 6920 | 1364 1327 1268 1194 1112 1011 | Y132S1-2 | 5.5 | 35-A3-180 | 38-A3-170 |
| 4 | 2800 | 200 | 4582 5057 5562 6063 6566 7041 | 1261 1226 1172 1103 1028 394 | Y132S1-2 | 5.5 | 35-A3-180 | 38-A3-175 |
| 4 | 2900 | 250 | 4812 5311 5839 6367 6896 7394 | 1258 1224 1169 1101 1026 932 | Y132S2-2 | 7.5 | 35-A3-180 | 38-A3-180 |
| 4.5 | 2200 | 100 | 5095 5650 6198 6746 7301 7849 | 1225 1186 1137 1068 1001 912 | Y115M-2 | 4 | 38-B2-180 | 28-B2-140 |
| 4.5 | 2300 | 150 | 5534 6137 6732 7327 7931 8525 | 1274 1235 1186 1108 1039 941 | Y132S-2 | 5.5 | 38-B2-180 | 38-B2-145 |
| 4.5 | 2400 | 200 | 5868 6508 7165 7769 8409 9040 | 1284 1265 1176 1117 1049 951 | Y132S-2 | 5.5 | 38-B2-180 | 38-B2-150 |
| 4.5 | 2400 | 250 | 6089 6748 7430 8056 8720 9374 | 1284 1265 1176 1049 951 | Y132S2-2 | 7.5 | 38-B2-180 | 38-B2-160 |
| 5 | 2200 | 100 | 6825 7718 8582 9416 10291 11124 | 1244 1212 1159 1096 1021 927 | Y132S1 -2 | 5.5 | 42-B3-200 | 38-B3-155 |
| 5 | 2250 | 150 | 7175 8045 8957 9828 10741 11611 | 1488 1454 1461 1321 1214 1104 | Y132S1-2 | 7.5 | 42-B3-200 | 38-B3-160 |
| 5 | 2350 | 200 | 7379 8273 9211 10106 11045 11940 | 1433 1401 1350 1272 1170 1064 | Y132S1-2 | 7.5 | 42-B3-200 | 38-B3-165 |
| 5 | 2400 | 250 | 7633 8558 9529 10455 11426 12351 | 1353 1322 1274 1201 1104 1004 | Y160N1-1 | 11 | 42-B3-200 | 42-B3-170 |
| 6 | 1900 | 100 | 11079 12422 13833 15175 16586 17929 19388 | 1326 1296 1249 1178 1083 984 852 | Y132M1-2 | 7.5 | 48-B3-260 | 38-B3-175 |
| 6 | 2000 | 150 | 11343 12718 14162 15537 18356 19799 | 1389 1358 1234 1134 1032 893 | Y160M-2P | 11 | 48-B3-260 | 42-B3-180 |
| 6 | 2050 | 200 | 11607 13014 14491 15898 17376 18783 20259 | 1455 1422 1370 1292 1188 1082 951 | Y160M-2P | 11 | 48-B3-260 | 42-B3-185 |
| 6 | 2150 | 250 | 12134 13605 15150 16620 18165 19636 21180 | 1593 1557 1500 1415 1300 1195 1023 | Y160M2-2 | 15 | 48-B3-260 | 42-B3-195 |
| 7 | 1550 | 100 | 13869 15550 17316 18997 20762 22444 | 1574 1539 1482 1398 1284 1168 | Y160M-4 | 11 | 48-B4-260 | 42-B4-280 |
| 7 | 1650 | 150 | 14289 16020 17840 19751 21390 23122 | 1475 1442 1389 1310 1284 1168 | Y160L-4 | 15 | 48-B4-260 | 42-B4-300 |
| 7 | 1700 | 200 | 14706 16488 18360 20142 22014 23797 | 1399 1368 1317 1242 1141 1038 | Y160L-4 | 15 | 48-B4-260 | 42-B4-310 |
| 7 | 1750 | 250 | 15118 16950 18875 20707 22631 24464 | 1336 1307 1258 187 1090 992 | Y180M-4 | 18。5 | 48-B4-260 | 48-B4-315 |
| 8 | 1300 | 100 | 18846 20681 22705 24729 26752 28776 | 1649 1613 1566 1483 1376 1245 | Y160L-4 | 15 | 60-C4-260 | 42-C4-235 |
| 8 | 1350 | 150 | 19514 21631 23748 25864 27981 30097 | 1577 1541 1490 1413 1310 1181 | Y160L-4 | 15 | 60-C4-260 | 48-C4-245 |
| 8 | 1400 | 200 | 20162 22279 24459 26639 28820 30999 | 1495 1471 1423 1352 1257 1139 | Y180L-4 | 22 | 60-C4-260 | 48-C4-255 |
| 8 | 1500 | 250 | 20772 23026 25279 27532 29785 32038 | 1433 1471 1423 1352 1257 1139 | Y200L-4 | 30 | 60-C4-260 | 55-C4-270 |
| 9.5 | 1050 | 100 | 28799 31320 33873 36090 38214 40307 | 1561 1540 1478 1406 1327 1235 | Y180L-4 | 22 | 65-C4-260 | 48-C4-195 |
| 9.5 | 1150 | 150 | 29951 32065 35261 37534 39743 41291 | 1494 1474 1415 1346 1270 1182 | Y200L-4 | 30 | 65-C4-260 | 55-C4-215 |
| 9.5 | 1200 | 200 | 31149 33909 36671 39035 41332 43597 | 1443 1423 1366 1300 1227 1141 | Y200L-4 | 30 | 60-C4-260 | 55-C4-220 |
| 9.5 | 1250 | 250 | 32347 35213 38081 40536 42992 45274 | 1408 1390 1334 1270 1198 1115 | Y225S-4 | 37 | 65-C4-260 | 55-C4-225 |
| 10 | 1000 | 100 | 31200 33900 36700 39450 42100 45000 | 1471 1451 1392 1323 1255 1167 | Y180L-4 | 22 | 65-C4-260 | 48-C4-185 |
| 10 | 1100 | 150 | 32040 34850 38030 40560 43370 46178 | 1372 1353 1304 1345 1176 1088 | Y200L-4 | 30 | 65-C4-260 | 55-C4-200 |
| 10 | 1150 | 200 | 34800 37850 41300 44050 47100 50150 | 1451 1431 1372 1304 1235 1147 | Y200L-4 | 30 | 65-C4-260 | 55-C4-210 |
| 10 | 1250 | 250 | 37584 40878 44604 47574 50868 54108 | 1529 1510 1451 1382 1304 1216 | Y225S-4 | 37 | 65-C4-260 | 60-C4-225 |
| 12 | 900 | 100 | 44290 48195 50099 56003 59900 63812 | 1441 1412 1363 1294 1225 1137 | Y225M-6 | 30 | 75-C5-300 | 65-C5-256 |
| 12 | 1000 | 150 | 45720 49752 53750 57813 61808 65836 | 1363 1333 1284 1225 1157 1078 | Y250M-6 | 37 | 75-C5-300 | 65-C5-318 |
| 12 | 1000 | 200 | 48100 52340 56580 60820 65060 69300 | 1333 1314 1265 1206 1137 1059 | Y225S-4 | 37 | 75-C5-300 | 60-C5-230 |
| 12 | 1200 | 250 | 50500 54950 59410 63860 68310 72760 | 1333 1304 1255 1196 1127 1059 | Y225M-4 | 45 | 75-C5-300 | 60-C5-250 |
