型式　

1、8-09、9－12型高壓離心通風機9風機為單吸人，機號有No.6. 8A,7. 1D,8D、8. 5D、9D共5種，9-12風機為單吸人，機號有No.6. 8A、7. 1A、7. 7A、8D、9D共5個機號。

2、8-09、9-12型離心式風機均可制成順時針旋轉或逆時針旋轉兩種型式，從電動機一端正視，如葉輪按順時針方向旋轉，稱順時針旋轉風機，以“順”表示；按逆時針方向旋轉，稱逆時針旋轉風機，以“逆”表示。

3、離心式風機的出口位置以機殼的出口角度表示，“順”、“逆”風機均可制成0°、90°、180°三種角度。

結構　

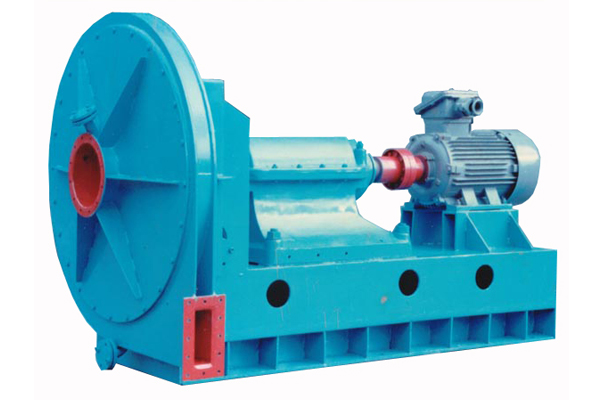

        8-09、9-12高壓離心通風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成，對于8-09機號采用局部組裝結構，其他機號采用整體結構。

　　1、葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，因此運轉平穩。　

　　2、機殼：用普通鋼板焊接成蝸形殼整體。　

　　3、進風口：做成收斂式流線型的整體結構，用螺栓與前蓋板組固定。　

　　4、傳動組： 由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。對于8-09型No.7. 1D、No.8D采用滾動軸承潤滑脂潤滑，對于8-09型No.8. 5、9采用滾動軸承潤滑油潤滑。

用途　

　　8-09、9－12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。　

        8-09、9-12型化鐵爐專用高壓離心風機，適合于1L/h、2L/h、3L/h、5L/h、7L/h熔化率的化鐵爐鼓風性能要求。該風機還可作為各種熔爐、鍛冶爐的鼓風用，也適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體，輸送介質的溫度不超過80℃，介質中所含的塵土及硬質細顆粒不大于150mg/m3。
