4-68型離心通風機

4-68型離心風機的結構特征:


        機號為No2. 8~5的4-68型離心風機主要由葉輪、機殼、進風口等部分配直聯電動機組成，No6. 3~20除上述部分外還有傳動部分。
（1)葉輪由12片后傾翼形葉片焊接于曲線型輪蓋與平板型的輪盤中間，均為鋼板制造并經過靜、動平衡校正，空氣性能良好，效率高，運轉平穩。
（2)機殼是用普通鋼板焊接而成的蝸形體。機殼做成兩種不同型式。No.2. 8~12. 5機做成整體，不能拆開。No16、20的機殼制成兩開式，沿中分水平面分為兩半，用螺栓連接
（3)進風口制成收斂式流線型整體結構，裝于風機的側面；與軸向平行的截面為曲線狀，能使氣體順利進入葉輪，且損失較小。
（4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

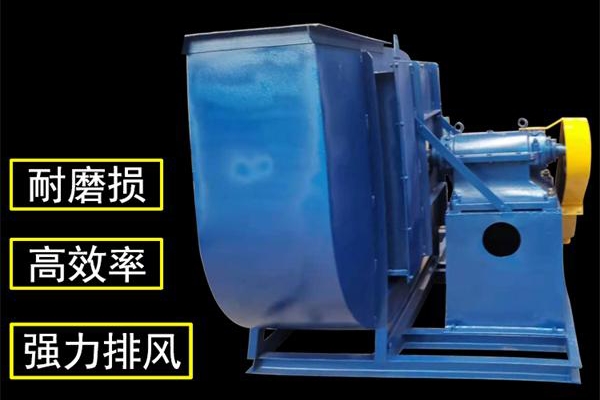

離心通風機

4-68型離心通風機的型式：

1、從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，則稱左旋風機，以“左”表示。
2、4-68型離心通風機的出口位置，以機殼的出風口角度表示。機號No2. 8~6. 3出廠時均做成一種形式，使用單位根據要求，再安裝成所需要的出風口位置，訂貨時不需注明；機號No8~12. 5出風口位置調整范圍為0°~225°,間隔是45°;機號No16、20的出風口制成0°、90°、180°三種固定位置，不能調整，訂貨時需注明。
3、4-68型離心通風機的傳動方式有A、B、C、D四種。No2. 8~5采用A式傳動，No6. 3~12. 5采用C、D式傳動，No16、20采用B式傳動。

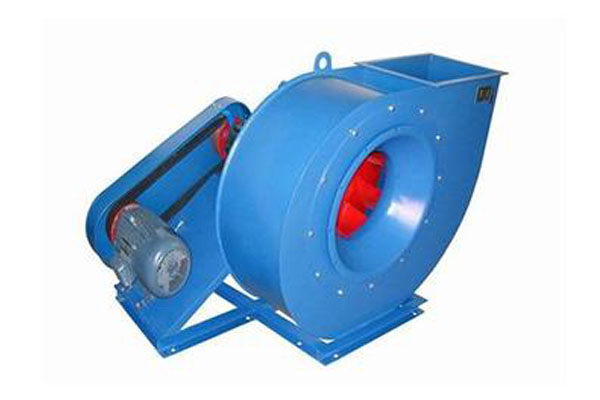

離心風機

4-68型離心通風機的用途：

1、4-68型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。

2、4-68型離心通風機既可用來輸入氣體，也可用來輸出氣體。

3、所輸送的氣體應為不超過80℃的空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許含有粘性物質，所含的塵土及硬質顆粒物不大于150mg/㎡。
